Qual é o princípio de funcionamento do algoritmo de controle em um painel de controle de fator de potência?

Ei! Como fornecedor de painéis controladores de fator de potência, muitas vezes sou questionado sobre como esses painéis funcionam. Nesta postagem do blog, vou detalhar o princípio de funcionamento do algoritmo de controle em um Painel Controlador de Fator de Potência.

Primeiramente, vamos falar sobre o que é fator de potência. O fator de potência é uma medida da eficiência com que a energia elétrica está sendo usada em um sistema. É a relação entre a potência real (a potência que realmente funciona) e a potência aparente (a potência total fornecida ao sistema). Um fator de potência de 1 significa que toda a energia fornecida está sendo usada de forma eficaz, enquanto um fator de potência mais baixo indica que parte da energia está sendo desperdiçada.

Agora, um Painel Controlador de Fator de Potência é projetado para melhorar o fator de potência de um sistema elétrico. Isso é feito controlando a conexão e desconexão de bancos de capacitores. Os capacitores são usados ​​para neutralizar a reatância indutiva no sistema, o que ajuda a reduzir a potência reativa e melhorar o fator de potência.

O algoritmo de controle em um painel controlador de fator de potência é o cérebro por trás desse processo. Ele monitora continuamente o fator de potência do sistema e decide quando conectar ou desconectar os bancos de capacitores. Aqui está uma análise passo a passo de como funciona:

1. Monitorando o Fator de Potência

O primeiro passo é medir o fator de potência do sistema elétrico. Isso geralmente é feito usando sensores que medem a tensão e a corrente no sistema. O controlador então calcula o fator de potência com base nessas medições.

2. Comparando com o Setpoint

Depois que o fator de potência é medido, o controlador o compara com um fator de potência alvo predefinido. Essa meta geralmente é definida pelo usuário, dependendo dos requisitos do sistema. Se o fator de potência medido for inferior ao ponto de ajuste, significa que o sistema está consumindo mais potência reativa do que deveria e o controlador precisa tomar medidas.

3. Decidindo sobre a conexão do banco de capacitores

Com base na comparação, o controlador decide se conecta ou desconecta os bancos de capacitores. Se o fator de potência for baixo, o controlador conectará mais bancos de capacitores ao sistema para aumentar a capacitância e reduzir a potência reativa. Por outro lado, se o fator de potência for muito alto, o controlador desconectará alguns bancos de capacitores para evitar sobrecompensação.

4. Controlando a comutação

O controlador então envia sinais aos dispositivos de comutação (geralmente contatores) para conectar ou desconectar os bancos de capacitores. Esses dispositivos de comutação são responsáveis ​​por fazer e interromper as conexões elétricas entre os bancos de capacitores e o sistema.

5. Monitoramento e Ajuste Contínuo

O processo não para por aí. O controlador monitora continuamente o fator de potência e faz ajustes conforme necessário. Isto garante que o fator de potência permaneça sempre próximo do ponto de ajuste, mesmo quando a carga do sistema muda.

Agora, vamos falar sobre alguns dos principais recursos do algoritmo de controle em um painel controlador de fator de potência:

• Controle Adaptativo: O algoritmo é projetado para se adaptar às mudanças na carga e no fator de potência do sistema. Ele pode ajustar a comutação dos bancos de capacitores em tempo real para manter o fator de potência desejado.
• Proteção contra sobrecarga: O controlador também inclui proteção contra sobrecarga para evitar danos aos bancos de capacitores e outros componentes. Se a corrente ou tensão no sistema exceder um determinado limite, o controlador desconectará os bancos de capacitores para protegê-los.
• Interface de comunicação: Muitos painéis controladores de fator de potência vêm com uma interface de comunicação que permite sua conexão a um sistema de monitoramento central. Isto permite o monitoramento e controle remoto do fator de potência, bem como a capacidade de receber alertas e notificações em caso de qualquer problema.

Além desses recursos, também existem diferentes tipos de algoritmos de controle que podem ser utilizados em um Painel Controlador de Fator de Potência. Alguns dos mais comuns incluem:

• Controle Baseado em Tempo: Este algoritmo utiliza um cronograma pré-definido para conectar e desconectar os bancos de capacitores. É simples e fácil de implementar, mas pode não ser muito eficaz em sistemas com cargas variáveis.
• Controle Baseado em Fator de Potência: Este algoritmo monitora continuamente o fator de potência e ajusta os bancos de capacitores de acordo. É mais eficaz que o controle baseado em tempo, mas requer sensores e algoritmos de controle mais sofisticados.
• Controle baseado em carga: Este algoritmo leva em consideração a carga do sistema e ajusta os bancos de capacitores com base no perfil de carga. É o tipo mais avançado de algoritmo de controle, mas também requer os sensores e sistemas de controle mais complexos.

Como fornecedor de painéis controladores de fator de potência, oferecemos uma ampla gama de produtos que utilizam diferentes algoritmos de controle para atender às necessidades de diferentes aplicações. Quer você esteja procurando um sistema de controle simples baseado em tempo ou um sistema de controle baseado em carga mais avançado, temos a solução certa para você.

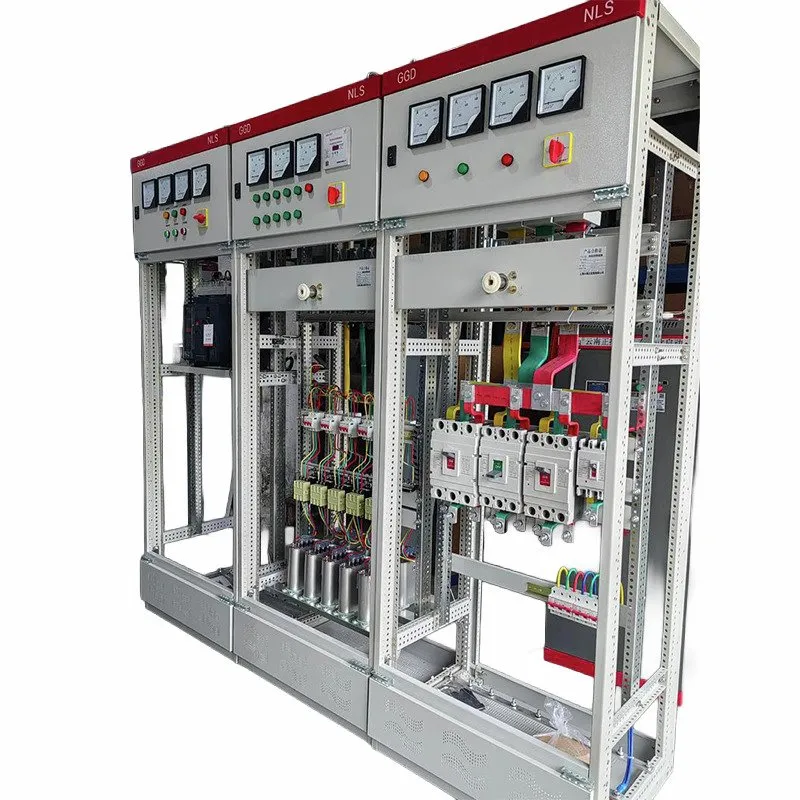

Se você estiver interessado em aprender mais sobre nossos painéis controladores de fator de potência ou outros produtos relacionados, comoAparelhagem de baixa tensão,Painel de correção do fator de potência, ouPainel de melhoria do fator de potência, não hesite em nos contatar. Teremos prazer em discutir suas necessidades e fornecer uma solução personalizada.

Concluindo, o algoritmo de controle em um Painel Controlador de Fator de Potência desempenha um papel crucial na melhoria do fator de potência de um sistema elétrico. Ao monitorar e ajustar continuamente os bancos de capacitores, ajuda a reduzir a potência reativa e a melhorar a eficiência do sistema. Se você deseja melhorar o fator de potência do seu sistema elétrico, definitivamente vale a pena considerar um painel controlador de fator de potência.

Referências

• "Manual de correção do fator de potência" da Eaton Corporation
• "Sistemas Elétricos de Potência: Projeto e Análise" por Turan Gonen
