Quais são as dimensões de instalação de painéis elétricos de baixa tensão?

Ei! Sou fornecedor de painéis de distribuição de baixa tensão e muitas vezes sou questionado sobre as dimensões de instalação desses equipamentos bacanas. Então, pensei em reservar um momento para explicar tudo para você.

Primeiramente, vamos falar sobre o que é um painel de distribuição de baixa tensão. Painel de distribuição de baixa tensão, também conhecido comoAparelhagem de baixa tensão, é um componente crucial em sistemas elétricos. Ele foi projetado para controlar, proteger e isolar equipamentos elétricos em aplicações de baixa tensão. Esses comutadores são usados ​​em uma ampla variedade de ambientes, desde plantas industriais até edifícios comerciais e até mesmo complexos residenciais.

Agora, nas dimensões de instalação. As dimensões de instalação do quadro de distribuição de baixa tensão podem variar bastante dependendo de vários fatores. Um dos principais fatores é o tipo e tamanho do quadro. Existem diferentes tipos de painéis de baixa tensão, como painéis de montagem fixa e extraíveis, e cada tipo possui seu próprio conjunto de dimensões.

Os painéis de montagem fixa são normalmente mais compactos e possuem um processo de instalação mais simples. Geralmente são instalados diretamente em uma parede ou painel. As dimensões dos comutadores de montagem fixa podem variar de unidades relativamente pequenas que podem medir cerca de 20 polegadas de altura, 12 polegadas de largura e 8 polegadas de profundidade, até unidades maiores que podem ter até 72 polegadas de altura, 36 polegadas de largura e 24 polegadas de profundidade. É importante considerar essas dimensões ao planejar o espaço de instalação, pois é necessário garantir que haja espaço suficiente para o quadro e para fácil acesso para manutenção e operação.

Os painéis extraíveis, por outro lado, são um pouco mais complexos. Possuem uma parte móvel que pode ser retirada da estrutura principal para manutenção ou substituição. Este recurso requer mais espaço para instalação. As dimensões dos painéis extraíveis podem ser maiores em comparação com os de montagem fixa. Por exemplo, um painel extraível de tamanho médio pode ter uma altura de cerca de 84 polegadas, uma largura de 48 polegadas e uma profundidade de 30 polegadas. A profundidade extra serve principalmente para acomodar o mecanismo de retirada da parte móvel.

Outro fator que afeta as dimensões da instalação é o número de compartimentos do quadro. Os painéis podem ter diferentes números de compartimentos, cada um servindo uma função específica. Por exemplo, pode haver compartimentos para disjuntores, fusíveis, relés e dispositivos de controle. Quanto mais compartimentos um quadro tiver, maiores serão suas dimensões gerais. Um painel com vários compartimentos pode precisar de espaço adicional para ventilação adequada e roteamento de cabos.

O ambiente de instalação também desempenha um papel na determinação das dimensões. Se o quadro for instalado em um espaço confinado, como uma pequena sala elétrica, será necessário escolher um quadro com dimensões adequadas ao espaço disponível. Por outro lado, se a instalação for em uma grande instalação industrial com bastante espaço, você poderá ter mais flexibilidade na escolha de um quadro maior e com mais recursos.

Quando se trata deAparelhagem CA de baixa tensão, que é um tipo de painel de baixa tensão utilizado para aplicações de corrente alternada, as dimensões da instalação seguem princípios semelhantes. No entanto, pode haver alguns requisitos específicos com base na carga elétrica e no tipo de sistema CA. Por exemplo, os comutadores usados ​​em sistemas CA de alta potência podem precisar ser maiores para lidar com níveis mais elevados de corrente e tensão.

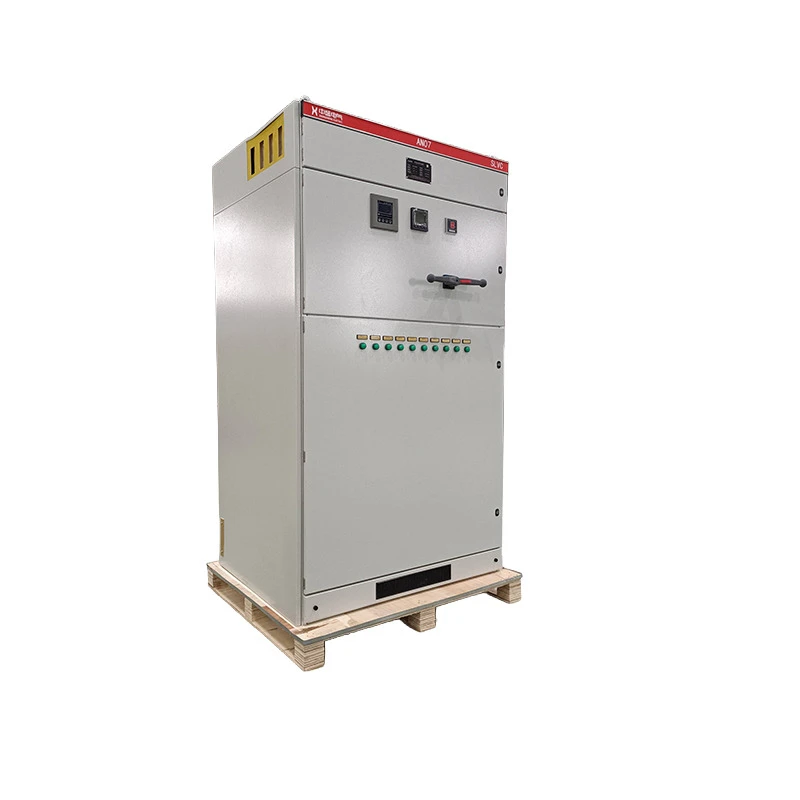

Painel de melhoria do fator de potênciaé outro componente importante que é frequentemente instalado junto com painéis de distribuição de baixa tensão. Esses painéis são utilizados para melhorar o fator de potência de um sistema elétrico, o que pode levar à economia de energia e melhor desempenho do sistema. As dimensões dos painéis de melhoria do fator de potência podem variar dependendo da capacidade e do número de capacitores que contêm. Um pequeno painel de melhoria do fator de potência pode ter dimensões de cerca de 36 polegadas de altura, 24 polegadas de largura e 12 polegadas de profundidade, enquanto um painel maior pode ser muito maior.

Então, como você determina as dimensões corretas de instalação para seu painel de distribuição de baixa tensão? Bem, o primeiro passo é avaliar seus requisitos elétricos. Você precisa saber a capacidade de carga, o número de circuitos e o tipo de sistema elétrico que possui. Essas informações ajudarão você a escolher o tipo e o tamanho apropriados do painel de distribuição.

Em seguida, você precisa medir o espaço de instalação disponível. Certifique-se de levar em conta quaisquer requisitos de espaço para ventilação, roteamento de cabos e acesso para manutenção. Também é uma boa ideia consultar um engenheiro elétrico ou um instalador profissional. Eles podem fornecer informações valiosas e ajudá-lo a selecionar o conjunto de manobra com as dimensões corretas para suas necessidades específicas.

Na nossa empresa, oferecemos uma ampla gama de quadros de baixa tensão com diferentes dimensões de instalação. Entendemos que cada cliente tem requisitos únicos e estamos aqui para ajudá-lo a encontrar a solução perfeita. Se você precisa de um painel pequeno e compacto para uma aplicação residencial ou de um painel grande e de alta capacidade para uma planta industrial, nós temos o que você precisa.

Se você estiver interessado em adquirir um quadro de distribuição de baixa tensão ou tiver alguma dúvida sobre as dimensões de instalação, não hesite em nos contatar. Estamos sempre felizes em conversar e ajudá-lo com suas necessidades elétricas. Vamos trabalhar juntos para garantir que seu sistema elétrico funcione de maneira suave e eficiente.

Referências

• Manual de Engenharia Elétrica, várias edições
• Especificações do fabricante para produtos de manobra de baixa tensão
